LD智能型电磁流量计

来源：www.tlybc.com 点击： 发布时间：2019/5/7 9:02:03

电磁流量计

一、产品特点：

▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
▲在现场可根据用户实际需要在线修改量程。
▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
▲采用SMD器件和表面贴装（SMT电路可靠性高）。
▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1
▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好
▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间
▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
▲具有自检与自论功
二、主要技术参数
●公称通径系列DN(mm)
管道式四氟衬里：
10,15,20,25,32,40,50,65,80,100,125
150,200,250,300,350,400.450,500,600
管道式橡胶衬里：
40，50，65，80，100，125，150，200，300
350，400，500，600，800，1000，1200
注：特殊规格可以定制
●     流动方向
正，反，净流量，
量程比：150：1
重复性误差：测量值的±0.1%
●     精度等级：管道式：0.5级，1.0级
●     被测介质温度：
普通橡胶衬里：-20~+60℃
高温橡胶衬里：-20~+90℃
聚四氟乙烯衬里：-30~+100℃
高温型乙烯衬里：-30~+180℃
●     额定工作压力：
管道式：DN10—DN65：≤2.5Mpa,   DN80—DN150：≤1.6Mpa,
        DN200—DN1200：≤1.0Mpa
●     流量测量范围：
流量测量范围对流速度范围是0.3—15m/s

●     电导率范围：
   被测流体电导率≥5μs/cm
大多数以水为成份的介质，其导电率在200-800μs/cm范围内，均可选用电磁流量；
●     输出电流及负载电阻：
4~20mA全隔离负载电阻＜750欧姆脉冲频率0-1KHZ光电隔离OCT外接电源≤35V
导通时 集电极最大电流为25mA
●     电极材料：
含钼不锈刚、钛（Ti）、钽（Ta）、哈氏合金（H）、铂（Pt）或其他特殊电极材料
●     防护等级： 潜水型： IP68，其他型 IP65
●     供电电源：
85~265V，  45~63HZ
●     直管段长度：
管道式：上游≥5DN，下游≥2DN
●     连接方式：
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB9119-88的规定。
●     防暴标志：mdllBT4
●     环境温度： -25℃~+60℃
●     相对温度：5%~95%
●     消耗总功率：小于20W

三、流量范围的选择
最大流量和最小流量必须符合下表中的数值。


内径（mm）
10
15
20
25
32
40
50
65
Qmin(m3/h)
Qmax(m3/h)
0.0848
3.39
0.1908
7.63
0.3391
13.56
0.5299
21.20
0.8681
34.73
1.3565
54.26
2.1195
84.78
3.5820
143.28
内径（mm）
80
100
125
150
200
250
300
350
Qmin(m3/h)
Qmax(m3/h)
5.4259
217.04
8.478
339.12
13.2469
529.88
19.0755
763.02
33.912
1356.48
52.9875
2119.5
76.302
3o52.08
103.8555
4154.22
内径（mm）
400
450
500
550
600
700
800
900
Qmin(m3/h)
Qmax(m3/h)
135.468
5425.96
171.6795
6867.18
211.95
8487
256.46
10258.38
305.208
12208.22
415.422
16616.88
542.592
21703.68
686.718
27468.82
内径（mm）
1000
1100
1200
1400
1600
1800
2000
2200
Qmin(m3/h)
Qmax(m3/h)
847.80
33912
1025.838
41033.52
1220.832
48833.28
1660.688
66467.52
2170.368
86814.72
2746.872
109874.88
3391.20
135648
4103.352
164134.08




四、流量计的外型尺寸　　　　　　　　

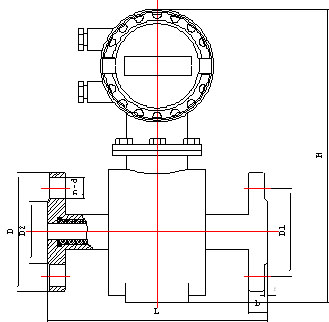

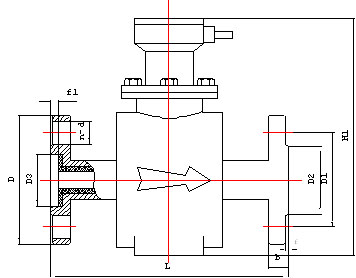

    法兰连接式一体式电磁流量计和分体式电磁流量计的结构及安装尺寸见图






LD智能型电磁流量计

口径
（mm）
公称压力
（MPa）
外形尺寸（mm）
H1
H
L
D
D1
n-d
10
2.5
220
290
150
90
60
4-Φ14
15
2.5
220
290
150
95
65
4-Φ14
20
2.5
220
290
150
105
75
4-Φ14
25
2.5
220
290
150
115
85
4-Φ14
32
         2.5
235
305
150
140
     100
4-Φ18
40
2.5
235
305
200
150
110
4-Φ18
50
2.5
245
315
200
165
125
4-Φ18
65
2.5
256
330
200
185
145
8-Φ18
80
1.6
275
330
200
200
160
8-Φ18
100
1.6
296
345
235
220
180
8-Φ18
125
1.6
325
345
260
250
210
8-Φ18
150
1.6
353
355
300
285
240
8-Φ22
200
1.6
410
380
350
340
295
12-Φ22
2.5
420
350
360
310
12-Φ25
250
1.6
488
405
450
405
355
12-Φ26
2.5
498
450
425
370
12-Φ30
300
1.6
520
435
500
460
410
12-Φ26
350
1.6
576
460
500
520
470
16-Φ26
400
1.0
625
485
600
565
515
16-Φ26
450
1.0
685
510
600
615
565
20-Φ26
500
1.0
735
535
600
670
620
20-Φ26
600
1.0
845
585
600
780
725
20-Φ30
700
1.0
952
635
700
895
840
24-Φ30
800
1.0
1064
685
800
1015
950
24-Φ33
900
1.0
1167
735
900
1115
1050
28-Φ33
1000
1.0
1269
785
1000
1230
1160
28-Φ36
